Nivel Básico Draw: Puntos de dibujo
Duración aproximada: 1 sesión

Objetivos Objetivos
  • Aprender a usar los puntos de dibujo para dibujar objetos en Draw.

Fuentes de información Fuentes de información

Contenidos
Contenidos



1. Introducción

Draw nos permite modificar nuestros dibujos modificando distintos puntos que aparecen en el trazado. Además nos da la posibilidad de añadir nuevos puntos donde nos haga falta. En esta unidad vamos a utilizar esta técnica.

2. Modificando puntos

  • Lo primero que vamos a hacer es crear un dibujo.
  • Guardamos el archivo como puntos.odg.
  • Vamos a dibujar un camión sencillo con la herramienta Polígono Polígono. Seleccionamos la herramienta y dibujamos el perfil.

Camión

  • Ahora mostramos en pantalla la barra de herramientas de Editar puntos, mediante el menú Ver→Barras de herramientas→Editar puntos.
  • Esta barra de herramientas nos permite entre otras las siguientes acciones:
    • Activar los puntos del dibujo Activar los puntos del dibujo.
    • Mover puntos del dibujo Mover puntos del dibujo.
    • Insertar puntos nuevos Insertar puntos nuevos
    • Eliminar puntos Eliminar puntos
    • Dividir curva Dividir curva, es decir, cortar el trazado en este punto.
    • Transformar en curva Transformar en curva, permitir partes curvas.
    • Suavizar transición Suavizar transición de un lado a otro del punto.
    • Transición simétrica Transición simétrica a ambos lados.
  • Con estas herramientas intentaremos mejorar nuestro camión.
  • Vamos a añadir el hueco para la rueda trasera. Con la herramienta de Insertar puntos nuevos añadimos tres puntos donde irá la rueda.
  • Con las herramientas Transformar en curva Transformar en curva y Transición simétrica Transición simétrica modificamos los nuevos puntos para que tengan el siguiente aspecto.

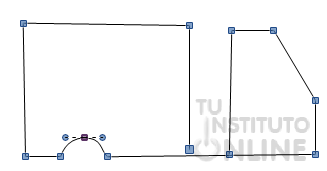

Rueda trasera

  • Hacemos los mismo para la rueda delantera.

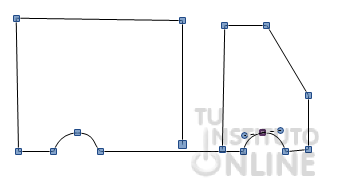

Rueda delantera

  • Ahora vamos a hacer el parabrisas más redondo. Seleccionamos el punto superior derecho del camión y elegimos las herramientas Transformar en curva Transformar en curva y Transición simétrica Transición simétrica. Modificamos el aspecto del camión hasta que quede parecido a lo siguiente:

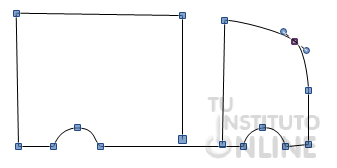

Parabrisas

  • Ahora con la herramienta Mover puntosMover puntos del dibujo hacemos la caja del camión más pequeña, haciendo clic en los bordes de la misma y arrastrándolos hasta que tengan el tamaño deseado.

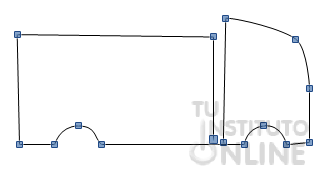

Caja del camión

  • Ahora le ponemos las ruedas con dos círculos, dibujamos unas líneas para definir la cabina del camión y ponemos un rótulo a la carga y damos por acabada nuestra práctica con los puntos.
  • Guardamos los cambios en el archivo puntos.odg.

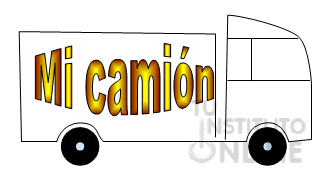

Final




Ejercicios
Ejercicio


Vas a seguir trabajando con el archvio puntos.odg:

  • Dibuja debajo del camión un coche usando la misma técnica que hemos utilizado con el camión.
  • Las ventanillas píntalas azules y el coche del color que quieras.
  • Guarda los cambios en el dibujo puntos.odg.
  • Sube al archivo puntos.odg a la plataforma.
