Nivel Básico Draw: Organigramas
Duración aproximada: 1 sesión

Objetivos Objetivos
  • Aprender a dibujar organigramas en Draw.

Fuentes de información Fuentes de información

Contenidos
Contenidos



1. Introducción

Según Wikipedia "Un organigrama es la representación gráfica de la estructura de una empresa u organización. Representa las estructuras departamentales y, en algunos casos, las personas que las dirigen, hacen un esquema sobre las relaciones jerárquicas y competenciales de vigor en la organización. El organigrama es un modelo abstracto y sistemático, que permite obtener una idea uniforme acerca de la estructura formal de una organización u empresa. Tiene una doble finalidad:

  • Desempeña un papel informativo.
  • Obtener todos los elementos de autoridad, los diferentes niveles de jerarquía, y la relación entre ellos."

Draw nos permite realizar organigramas y también digramas de flujo que son representaciones gráficas de un algoritmo, es decir, una secuencia de instrucciones paso a paso a seguir y que según el resultado de cada paso nos lleva a un paso siguiente o a otro.

Para todo esto Draw utiliza dos herramientas de la barra de Dibujo: Diagramas de flujo Diagramas de flujo y Conectores Conectores. Aunque veremos que podemos utilizar los conectores prácticamente con cualquier forma que dibujemos.

2. Componentes de un organigramaDiagrama de flujo

Draw tiene un conjunto de elementos que son los que se utilizan en los diagramas de flujo y los organigramas. Si desplegamos todas las opciones de la herramienta Diagramas de flujo Diagramas de flujo podemos ver 28 tipos de dibujos.

Vamos a dibujar unos cuantos de ellos:

  • Creamos un nuevo dibujo.
  • Vamos a necesitar más espacio en horizontal por lo que iremos al al menú Formato→Página y elegiremos la opción Orientación Apaisada. Desde este cuadro de diálogo podemos cambiar las medidas del dibujo, los márgenes...

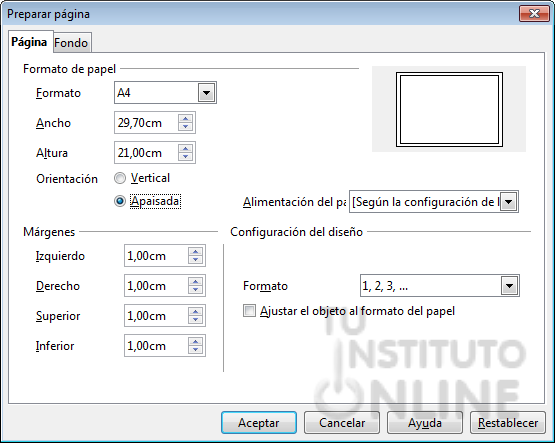

Preparar página

  • Hacemos clic en Aceptar.
  • Ahora dibujaremos 10 de las posibles opciones y a cada dibujo le aplicaremos unos efectos diferentes: cambios de color, de tramas, sombras, líneas. Sólo tendremos que hacer clic con el botón derecho del ratón sobre cada uno de ellos y seleccionar las opciones Línea y Área.

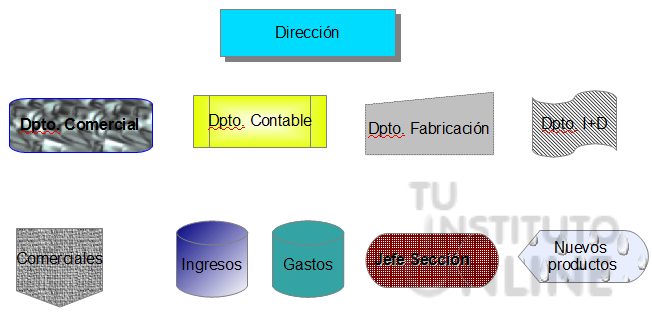

Organigrama

  • Recordemos que para introducir texto en los dibujos teníamos que hacer doble clic sobre ellos.

Ya tenemos dibujados los elementos básicos del organigrama, pero ahora tenemos que conectar cada uno de ellos.Puntos de adhesión

En Draw la mayoría de los objetos tienen asociados puntos de adhesión invisibles, que se visualizan al elegir cualquiera de los conectores con el botón Conector Conectores en la barra de herramientas de Dibujo y después moviendo el puntero del ratón sobre el objeto.

Se pueden añadir y personalizar más puntos de adhesión, utilizando el botón Puntos de adhesión Puntos de adhesiónque aparece en la barra de herramientas de Dibujo.

Los puntos de adhesión son diferentes de los puntos de control (los cuadrados pequeños de color azul o verde alrededor de un objeto). Los puntos de control sirven para mover o cambiar el tamaño de un objeto, y los puntos de adhesión para agregar conectores a un objeto.

Los conectores son tipos de líneas o flechas cuyos extremos se fijan a los puntos de adhesión de otros objetos. Al mover el otroConectores objeto, el conector se mueve con él.

Los conectores son particularmente útiles para realizar organigramas y diagramas de flujo. Se pueden reorganizar los bloques de sus gráficos y todos los objetos sin perder las conexiones.

Draw tiene una amplia gama de funciones avanzadas para los conectores. Se pueden cambiar los tipos de conectores abriendo la barra flotante de Conectores y se pueden modificar los diferentes atributos de un conector seleccionadolo con el botón derecho del ratón, y a continuación, eligiendo Conector en el menú contextual.

Vamos a dibujar los conectores en nuestro organigrama:

  • En la barra de herramientas de Dibujo, elegimos la opción Conector Conectores.
  • Conectamos las distintas figuras del organigrama. Usaremos el tipo de conector, efectos y colores que queramos en cada caso (usaremos la opción Línea del menú contextual)

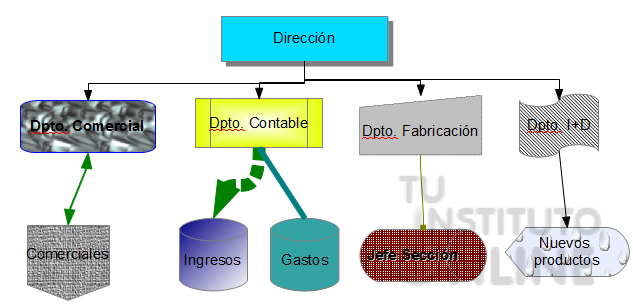

Organigrama

  • Guarda el dibujo como organigrama1.odg




Ejercicios
Ejercicio

  • Sube a la plataforma el archivo organigrama1.odg.

Contenidos
Contenidos


3. Otras formas

Pero en un organigrama también podemos utilizar otras formas que nos ofrece Draw:

  • Desde el botón Formas de símbolos Formas de símbolosde la barra de Dibujo tenemos 24 formas que podemos usar en cualquier momento.
  • Desde el botón Flechas de bloque Flechas de bloquede la barra de Dibujo tenemos 26 formas de flechas diferentes.
  • Desde el botón Llamadas Llamadasde la barra de Dibujo tenemos 7 formas de llamadas o bocadillos diferentes.
  • Desde el botón Estrellas y banderas Estrellas y banderasde la barra de Dibujo tenemos 12 formas de estrellas diferentes y banderas.

Formas de símbolos  Flechas de bloque Llamadas Estrellas y banderas

Estas formas también son compatibles con los conectores que hemos visto antes, por lo que podemos conectarlas y al arrastrarlas el conector se vendrá con ellas. Esta es la principal ventaja con respecto a las Líneas y flechas normales, que no siguen a lo que están apuntando.


Ejercicios
Ejercicio


Demuestra que lo que has aprendido:

  • Crear un nuevo dibujo.
  • Vas a necesitar más espacio en horizontal por lo que debes marcar la opción Orientación Apaisada del menú Formato→Página.
  • Tienes que diseñar un organigrama utilizando 3 elementos de cada una de las formas que hemos visto, es decir, 3 Formas de símbolos Formas de símbolos, 3 Flechas de bloque Flechas de bloque, 3 Llamadas Llamadas, 3 Estrellas y banderas Estrellas y banderas y por supuesto 3 Diagramas de flujo Diagramas de flujo.
  • Utiliza distintos colores, efectos, rellenos...
  • Escribe algo de texto en las formas
  • Conéctalos mediantte conectores siguiendo alguna estructura que te inventes.
  • Para los conectores utiliza también colores y efectos diferentes.
  • Guarda el dibujo con el nombre miorganigrama.odg y súbelo a la plataforma.
